Drehdorn, Ablagebock, Trommelheber, Vliesdorn, Rollenkorb und Rollentraverse: Anbaugeräte, mit denen Bagger, Radlader und Stapler schwere Trommeln und Rollen sicher aufnehmen, transportieren und abspulen.
Kabeltrommeln und Rollen sicher handhaben
Im Tiefbau und Leitungsbau müssen schwere Kabeltrommeln, Schlauchrollen, Vlies- und Folienrollen aufgenommen, transportiert und gleichmäßig abgespult werden, ohne Material und Menschen zu gefährden. Die Wolf Verlegesysteme machen aus Bagger, Radlader, Schlepper oder Stapler das passende Trägergerät dafür. Alle Geräte nutzen das Wolf Kuppelsystem KS 5 und lassen sich über Adapter an alle gängigen Schnellwechsler anbauen.
Für econtech ist das tägliche Praxis: Beim Kabelpflug- und Glasfaserbau bewegen wir Trommeln mit mehreren Tonnen Gewicht. Wir beraten deshalb aus eigener Erfahrung, welches System zu Ihrer Maschine und Ihren Trommeln passt.
Dreh- und Transportdorn

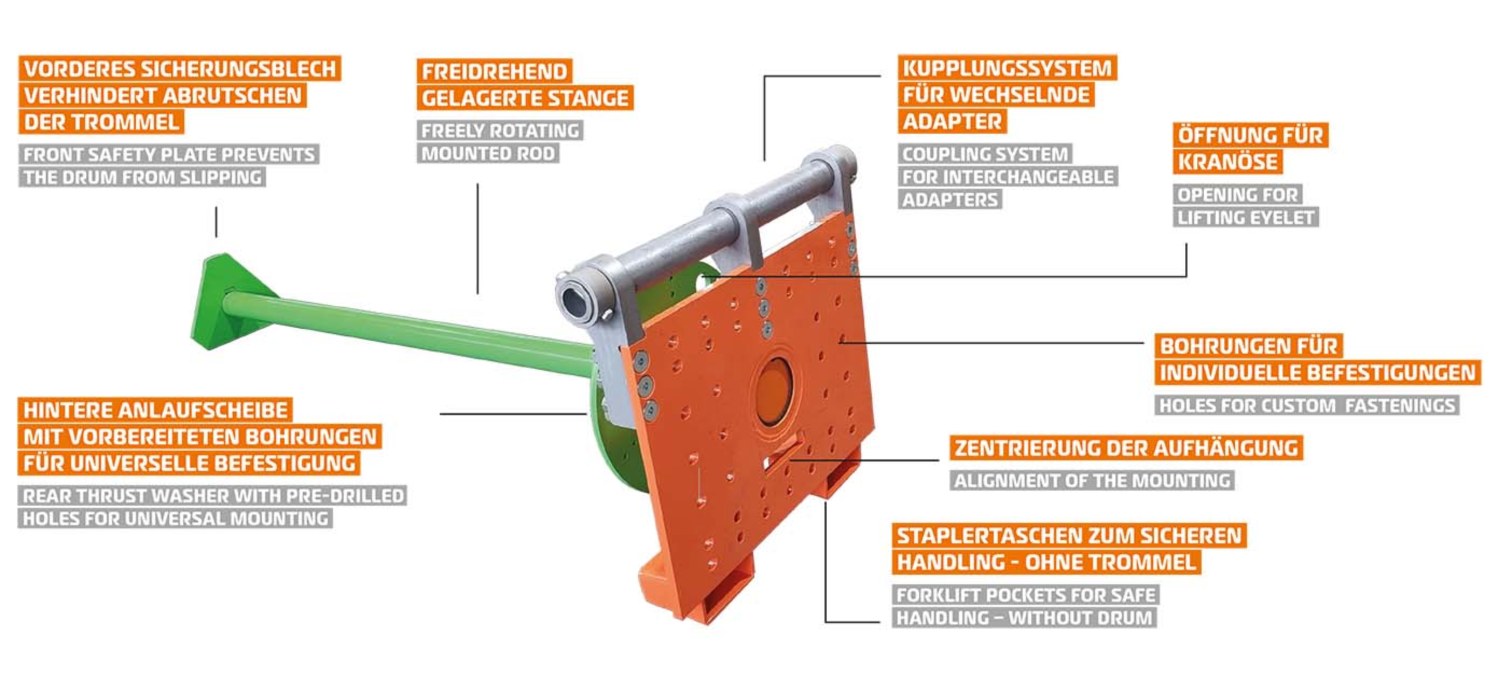

Der Dreh- und Transportdorn ist ein Anbaugerät für Bagger, Radlader und Stapler zum Aufnehmen, Transportieren und Abspulen von Trommeln mit Kabeln oder Schläuchen, auch für Rollrasen und Rundballen. Ein vorderes Sicherungsblech verhindert das Abrutschen der Trommel, die hintere Anlaufscheibe hat vorbereitete Bohrungen für individuelle Befestigungen, Staplertaschen erlauben sicheres Handling ohne Trommel.
| Dorn 75 mm | Nutzlänge 1.600 mm | Tragkraft 3.000 kg |
| Dorn 100 mm | Nutzlänge 1.600 mm | Tragkraft 3.500 kg |

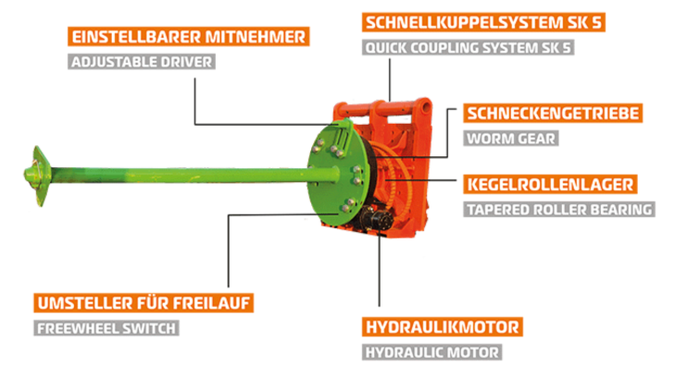

- Drehdorn mit Auf- und Abspulantrieb: Hydraulikmotor mit selbsthemmendem Schneckengetriebe, Kegelrollenlager, Umsteller für Freilauf

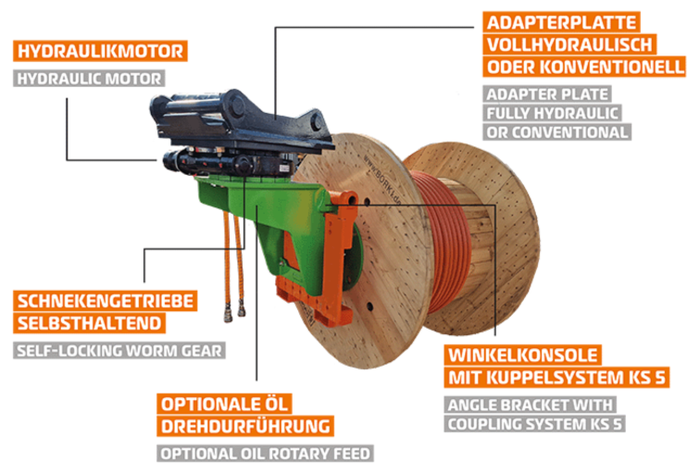

- Drehdorn mit Schwenkantrieb: Rotator mit Schneckengetriebe für erweiterte Reichweite, Winkelkonsole mit Kuppelsystem KS 5, optionale Öldrehdurchführung

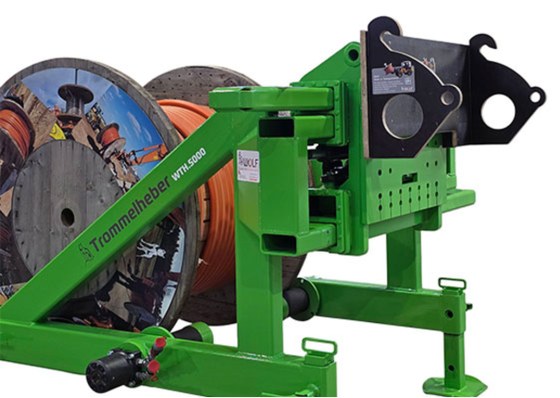

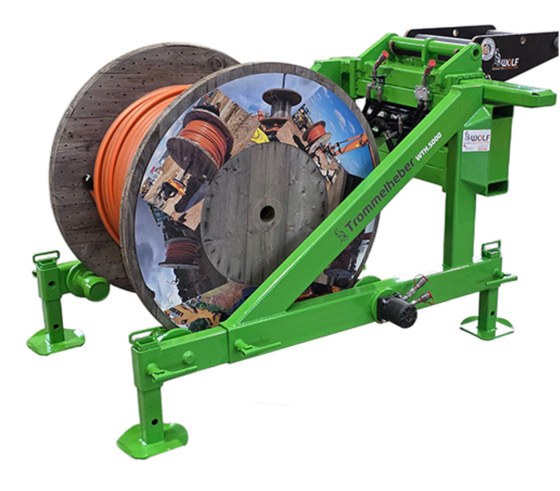

Trommelheber WTH.5000
Der Trommelheber nimmt schwere Kabeltrommeln mit Bagger, Radlader, Schlepper oder Stapler auf. Die Breite wird hydraulisch auf die Trommel eingestellt, die Trommel liegt in rollengelagerten Zentrierspitzen und kann direkt vom Gerät abgespult werden.
| Zuladung | 5.000 kg |
| Gewicht ohne Adapter | 890 kg |
| Trommelbreite | ca. 850 bis 2.000 mm |
| Trommeldurchmesser | ca. 1.700 bis 2.500 mm |
| Öldruck max. | 200 bar |

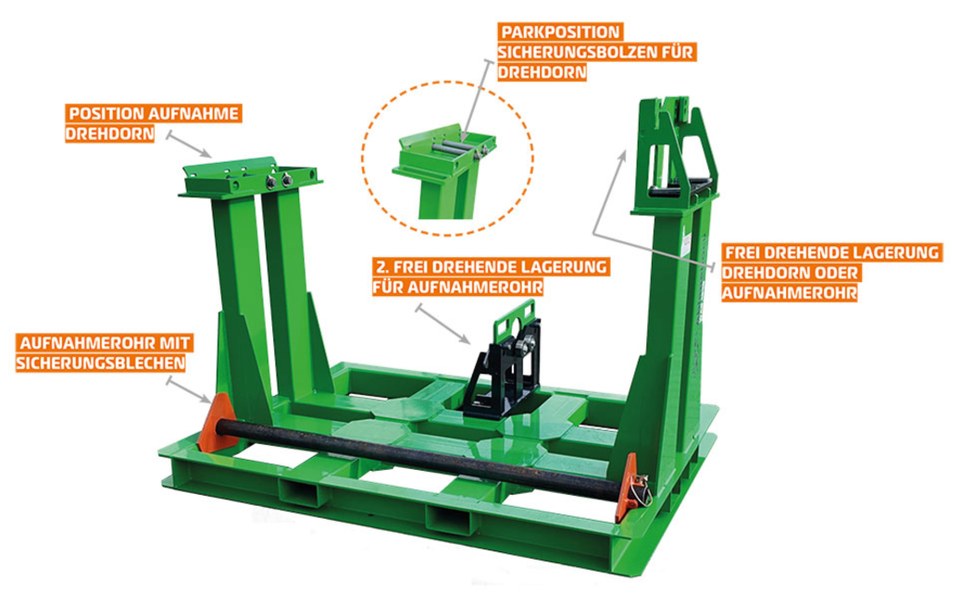

Ablagebock WAB.1600
Der Ablagebock nimmt Kabeltrommeln über die Trommelachse oder den Wolf Drehdorn auf und funktioniert ohne Baumaschine: Die Trommel wird abgesetzt und kann frei drehend abgespult werden. Eine Parkposition mit Sicherungsbolzen nimmt den Drehdorn auf.
| Tragkraft | 3.000 kg |
| Trommelbreite | 1.600 mm |
| Trommeldurchmesser max. | 2.600 mm |
Vliesdorn, Rollenkorb und Rollentraverse

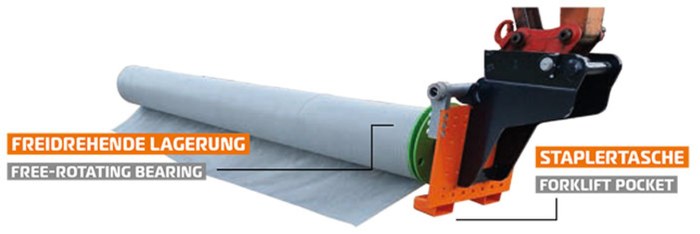

Vliesdorn
Für Geotextil und Folien
Erweiterte Basis des Drehdorns mit frei drehend gelagerter Stange (passend zum Geotextil-Kabelschutz von econtech): einfache Aufnahme, sicheres Abwickeln, leichtgängiges Abspulen von Vlies- und Folienrollen. Kuppelsystem KS 5, Staplertasche.

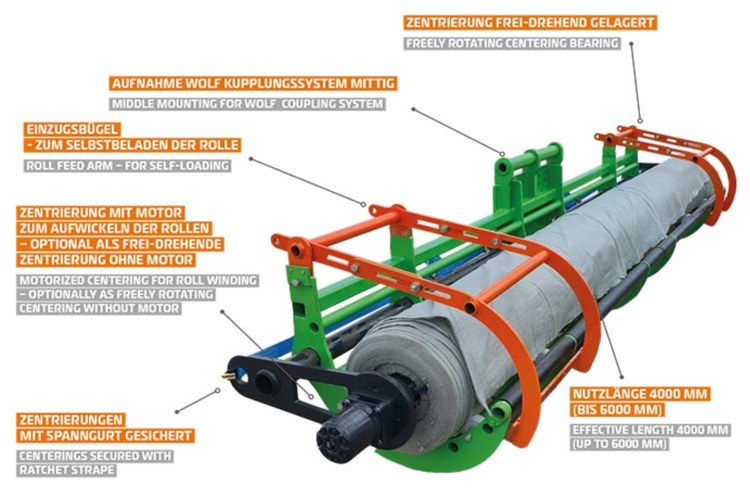

Rollenkorb WRK.4000+
Aufwickeln oder Abrollen
- Nutzlänge bis 6.000 mm
- Kuppelsystem KS 5, Aufnahme mittig
- Zentrierung frei drehend oder motorisch
- Einzugsbügel zum Selbstbeladen optional
- Straßen- und Wegebau, Tiefbau, Drainage, Wasserbau, Deponiebau

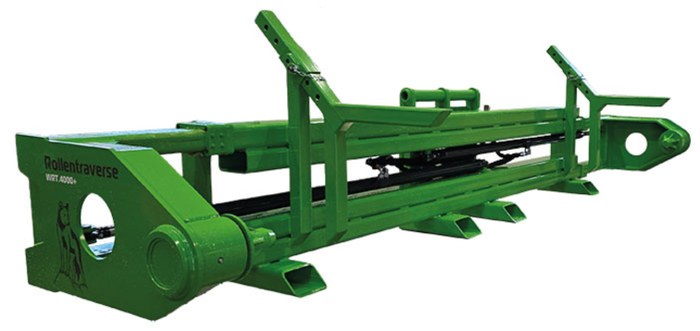

Rollentraverse WRT.4000+
Teleskopierbar für schwere Rollen
- Nutzlänge 4.000 bis 7.500 mm, hydraulisch teleskopierbar
- Tragkraft 3.000 kg
- Kuppelsystem KS 5, Aufnahme mittig
- Rollengelagerte Zentrierspitzen
Herstellerangaben. Prospekt Verlegesysteme: wolf-vt.de, Verlegesysteme
Der Hersteller: Wolf, Technik für Baumaschinen
Die Anbaugeräte werden von Wolf in Niedernberg und Aschaffenburg (Bayern) entwickelt und an eigenen Werkbänken in Deutschland gefertigt. Wolf ist der Anbieter für die Technik, wir sind Ihr Ansprechpartner für Beratung, Kauf und Betreuung. Vollständige Datenblätter, Prospekte, Videos und Ersatzteile finden Sie direkt beim Hersteller.
Beim Hersteller finden Sie
Terra-Star ist eine Marke von Wolf, Technik für Baumaschinen, Siemensstraße 2, 63843 Niedernberg. Alle technischen Angaben sind Herstellerangaben, Änderungen vorbehalten.
